罗山超前小导管技术概述

超前罗山小导管注浆技术是隧道及地下工程中一项重要的预支护技术。它是在开挖前，沿隧道开挖轮廓线外，以一定角度将带孔的罗山小导管打入地层中，并通过导管向地层内压注浆液，从而在开挖轮廓线外形成加固圈，达到稳定工作面、控制围岩变形、减少地表沉降和防止地下水渗漏的目的。该技术因其施工灵活、效果显著，已成为软弱破碎围岩施工中的关键支持手段。

技术核心特点

罗山超前小导管技术具备多项显著特点，使其在复杂地质条件下表现出色。

• 预支护效果显著：在开挖前主动加固围岩，有效改善前方土体力学性能，为安全开挖创造良好条件。

• 施工灵活便捷：设备要求相对简单，施工速度快，可根据现场地质变化灵活调整导管间距、长度和注浆参数。

• 止水与加固双重功效：注入的浆液既能填充裂隙、挤密土体，又能有效阻隔地下水，实现加固与防水的统一。

• 经济性高：相较于管棚等大管径预支护手段，其材料消耗少，成本相对较低，性价比突出。

主要应用领域

该技术广泛应用于各类对地层稳定和变形控制要求严格的工程场景。

• 山岭隧道、城市地铁隧道的软弱围岩段、破碎带及浅埋暗挖段。

• 地下工程穿越既有建筑物、道路、管线等敏感区域时的地层预加固。

• 处理隧道开挖面涌水、涌泥等地质灾害的应急与预防工程。

• 作为初期支护体系的重要组成部分，与钢拱架、喷射混凝土等协同工作。

常用规格与材料

罗山超前小导管的选型需根据工程地质、开挖断面及支护设计要求确定。以下是常见规格参考：

关键施工步骤指导

规范的施工流程是确保超前小导管支护效果的根本。主要步骤如下：

1. 测量布孔：测量放样，在设计位置标识导管孔位，严格控制外插角（通常5°-15°）。

2. 钻孔与清孔：使用风钻或液压凿岩机按设计角度钻孔，成孔后及时用高压风清孔，检查孔深与角度。

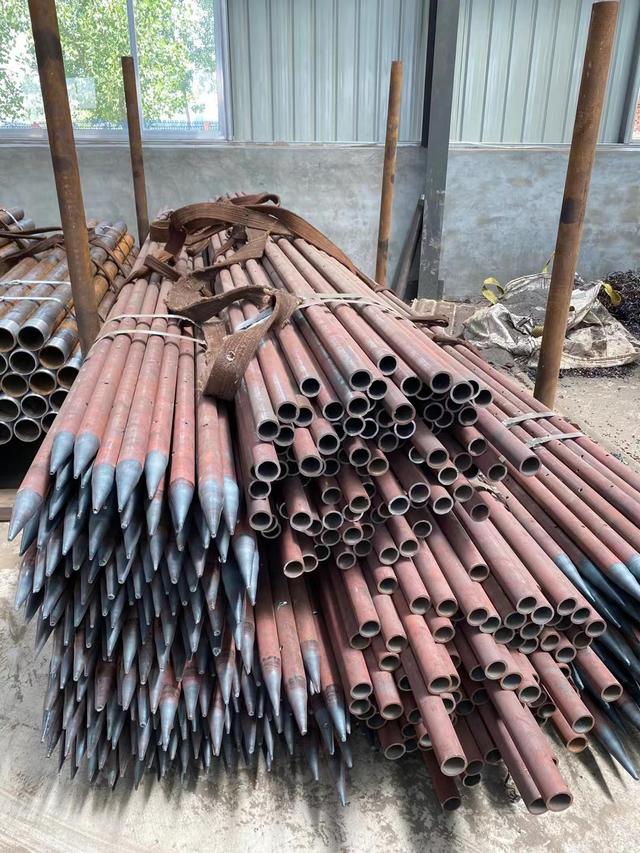

3. 导管加工与安装：按设计长度加工导管，一端制成锥形以便打入，另一端焊制加劲箍。将导管击入或钻入孔中，确保外露长度满足连接要求。

4. 封孔与注浆：采用快硬水泥砂浆或锚固剂封堵导管与孔壁间隙，防止浆液外漏。使用注浆泵按先下后上、稀浆开路、浓浆跟进的顺序进行注浆，严格控制注浆压力与注浆量，达到设计标准后结束。

5. 效果检查与开挖：待浆液达到一定强度后，方可进行隧道开挖。开挖过程中需观察工作面稳定性，验证支护效果。

技术质量控制要点

为确保施工质量，需对以下关键环节进行严格控制：

• 孔位与角度控制：导管位置和角度偏差直接影响加固圈的形成，必须进行过程监测与校正。

• 注浆材料与配比：根据地质条件（如砂层、粘土层、破碎岩层）选择水泥浆、水泥-水玻璃双液浆等，并通过试验确定更优配比。

• 注浆压力与流量：压力过低可能导致注浆不饱满，压力过高可能劈裂地层。需根据试验和监测数据动态调整。

• 开挖衔接时间：注浆后必须保证足够的养护和强度增长时间，避免过早开挖削弱支护效果。

综上所述，超前小导管技术是一项成熟且高效的地层预加固技术。成功的应用依赖于对地质条件的准确判断、合理的参数设计以及精细化的施工过程控制。在实际工程中，应紧密结合现场监测数据，动态优化施工方案，方能确保工程安全、稳步推进。
